1.4 產品特點

二 技術方案

收數據的服務器上，并且自動將數據保存并寫入數據庫，客戶端可以通過瀏覽器或手機端查看數據，并通過接收軟件方式監控在線監控設備。
以下是設備傳輸示意圖：

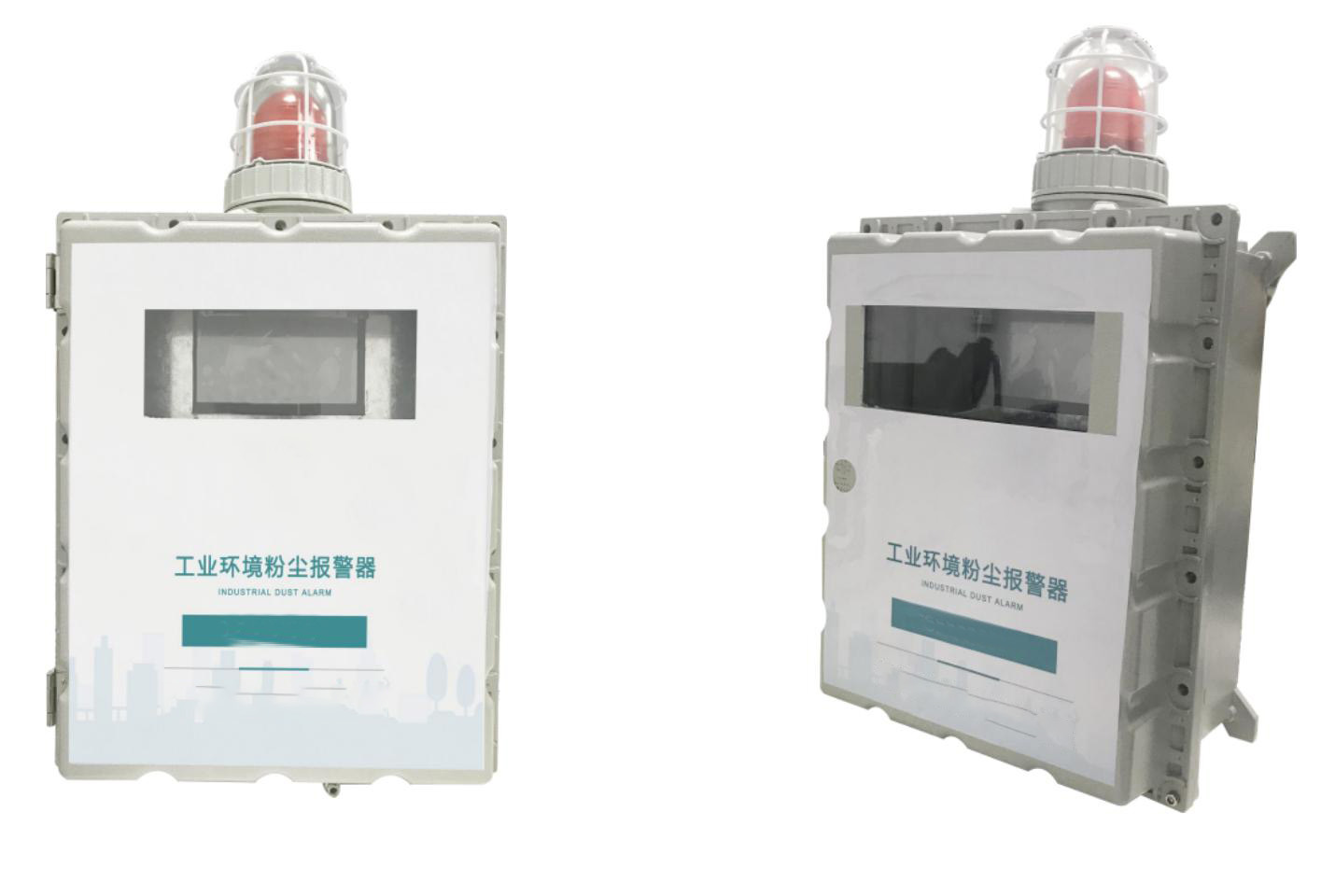

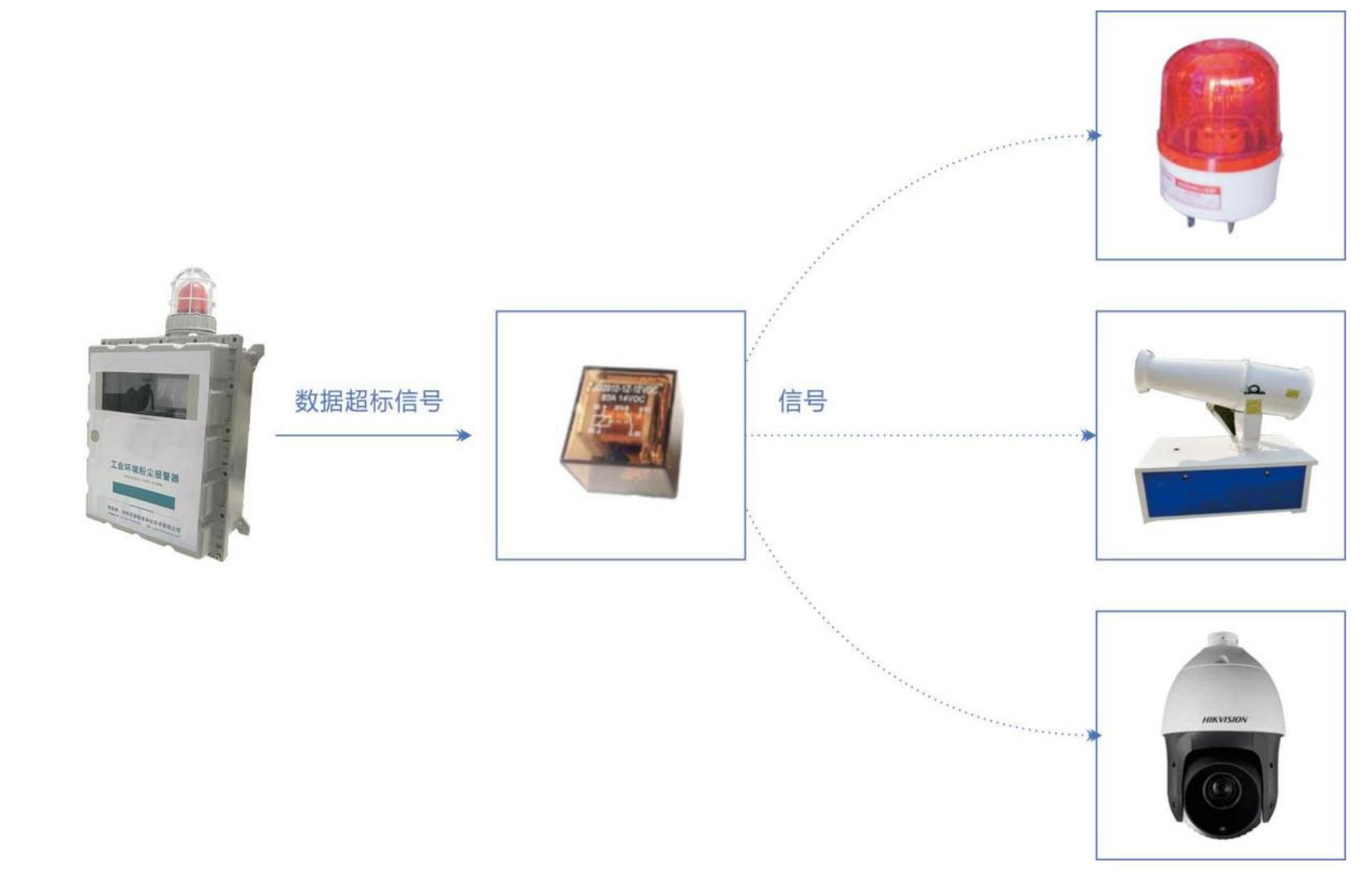

2.2 粉塵報警器工作說明



2.3 特色功能

2.3.1 現場端物聯感知

2.3.2 GPS 定位系統

2.3.3 巡航軌跡回放

2.3.4 斷網續傳

2.3.5 超標報警

2.3.6 視頻監控裝置

可配備高清網絡攝像機，實現對現場情況的實時圖像監控，基于數據庫的視頻疊加功能。
支持與?？?、大華等品牌攝像頭進行數據視頻疊加開發，配套客戶端和手機APP 遠程查看錄像，通過上位機軟件設置閥值，超標自動抓拍上傳圖片，可實時錄像存儲時間不少于 1 個月。支持寬帶/WIFI/GPRS 傳出方案。


2.3.7 傳輸網絡

2.4 系統組成

2.4.1 系統架構


（1） 采集端。采集端一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。
（2） 網絡通信層。網絡通信服務端系統，基于 TCP 協議，負責與采集端維持連接，進行數據通信。
（3） 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。
（4） 監測數據處理層。報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。本子系統劃分為兩個單元：本地緩存和數據庫存儲，本地緩存單元負責將數據緩存至本地磁盤，數據庫存儲單元負責將緩存的數據存至數據庫。
（5） 設備參數狀態處理層。報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。本子系統根據業務需求劃分為兩個模塊，每個模塊由本地緩存和數據庫存儲兩個單元組成。兩個模塊分別處理最新值數據和歷史數據值更新記錄數據。
（6） 實時庫。將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。實時庫在整個系統架構中處于中心地位，所有其它業務子系統都基于它進行數據處理，它自身沒有任何業務邏輯，僅作為數據層提供基礎信息及提供實時庫的持久化。
（7） 系統啟動層。作為整個系統的啟動入口，負責管理所有業務子系統。

2.4.2 系統功能

2.4.3 系統性能

三 大數據云平臺

環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進行質控、分析以及應用。系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策支持。數據詳情可進行多元化展示，國控站點數據同屏輸出， 智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全面覆蓋，同時， 具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。本平臺架設在服務器上，采用 B/S 構架（架構圖如下），通過網絡實現遠程登錄， 無需安裝任何軟件，通過瀏覽器即可登錄查看。

3.1 技術特點

l 多站點數據比對分析曲線展示。
l 巡航移動軌跡繪畫，并對應顯示當前位置的空氣質量。
l 自動生成日?qǐng)?bào)、周報、月報分析報表，報表自動填充。
l 地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距。
l 數據時序趨勢：提供時間趨勢、GIS 空間、同比環比、排名、分析報表、分析報告和優良天達標天分析功能。
l 實時監控前端監測設備傳感器狀態，及時上報故障信息。
l 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號提醒。
l 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。
l 移動 APP（安卓版）、微信公眾號服務，滿足移動監管需求，無需受限于系統差異。


3.2 平臺主要功能界面展示

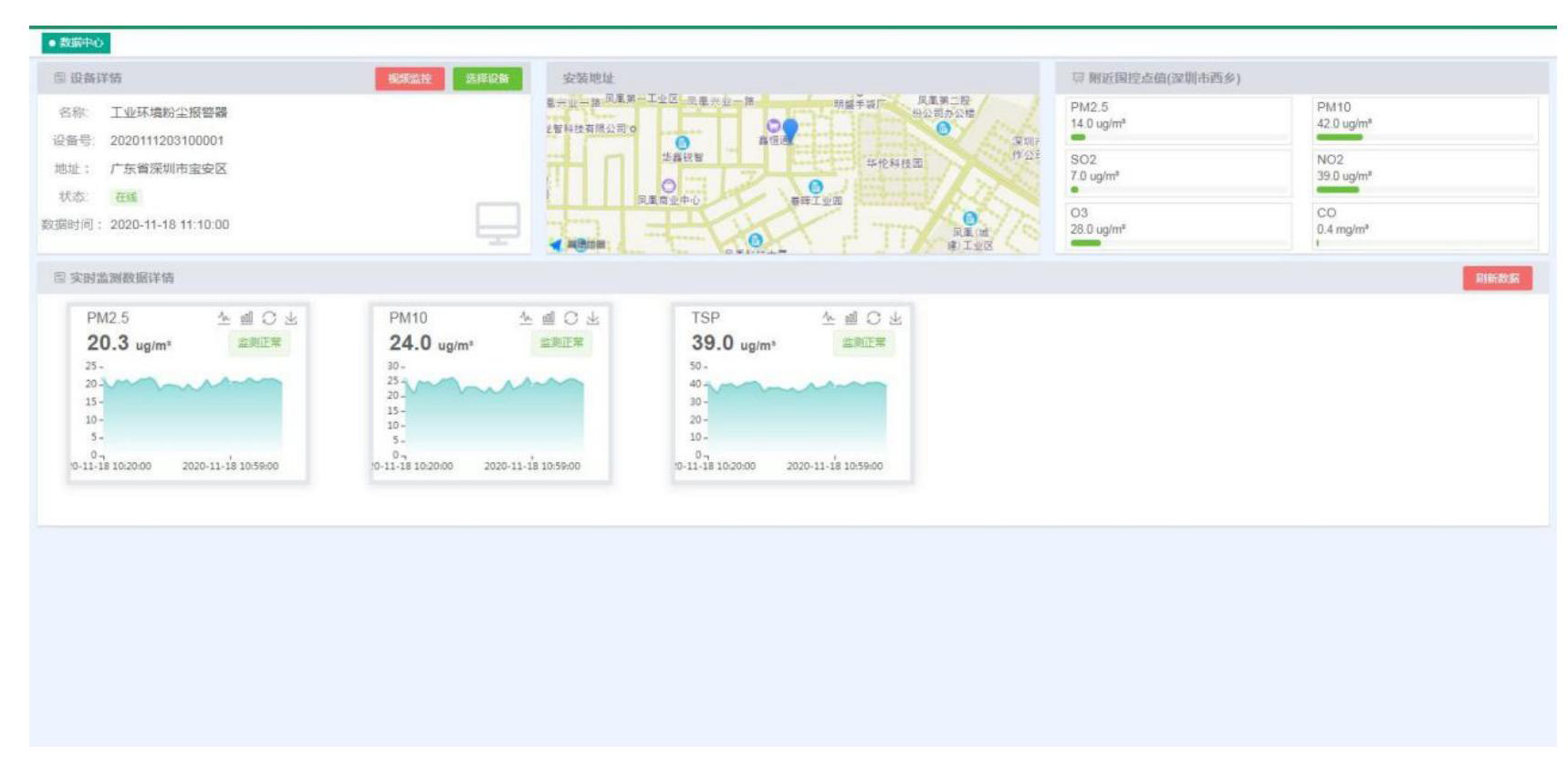

⑴數據中心：?jiǎn)吸c(diǎn)設備實時數據查看，國控?cái)?shù)據同屏輸出參考，數據曲線變化分析，實時掌控?cái)?shù)據動態。

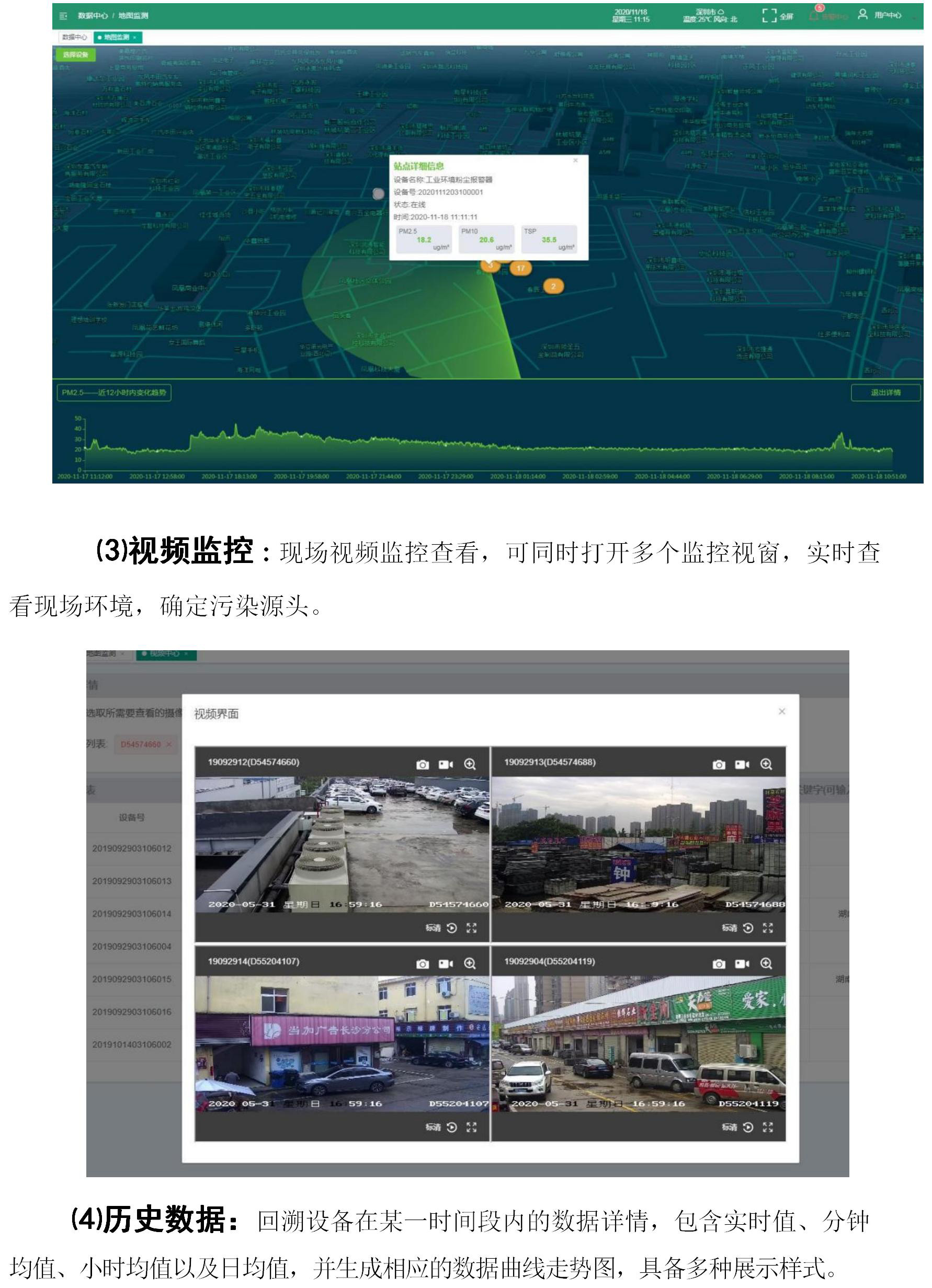

⑵地圖展示：查看轄區內所有已安裝設備的位置信息，設備狀態清晰可見，快速判斷設備在線離線狀態以及是否數據超標，快速處理；亦可選擇單臺設備查看某臺設備詳細信息。

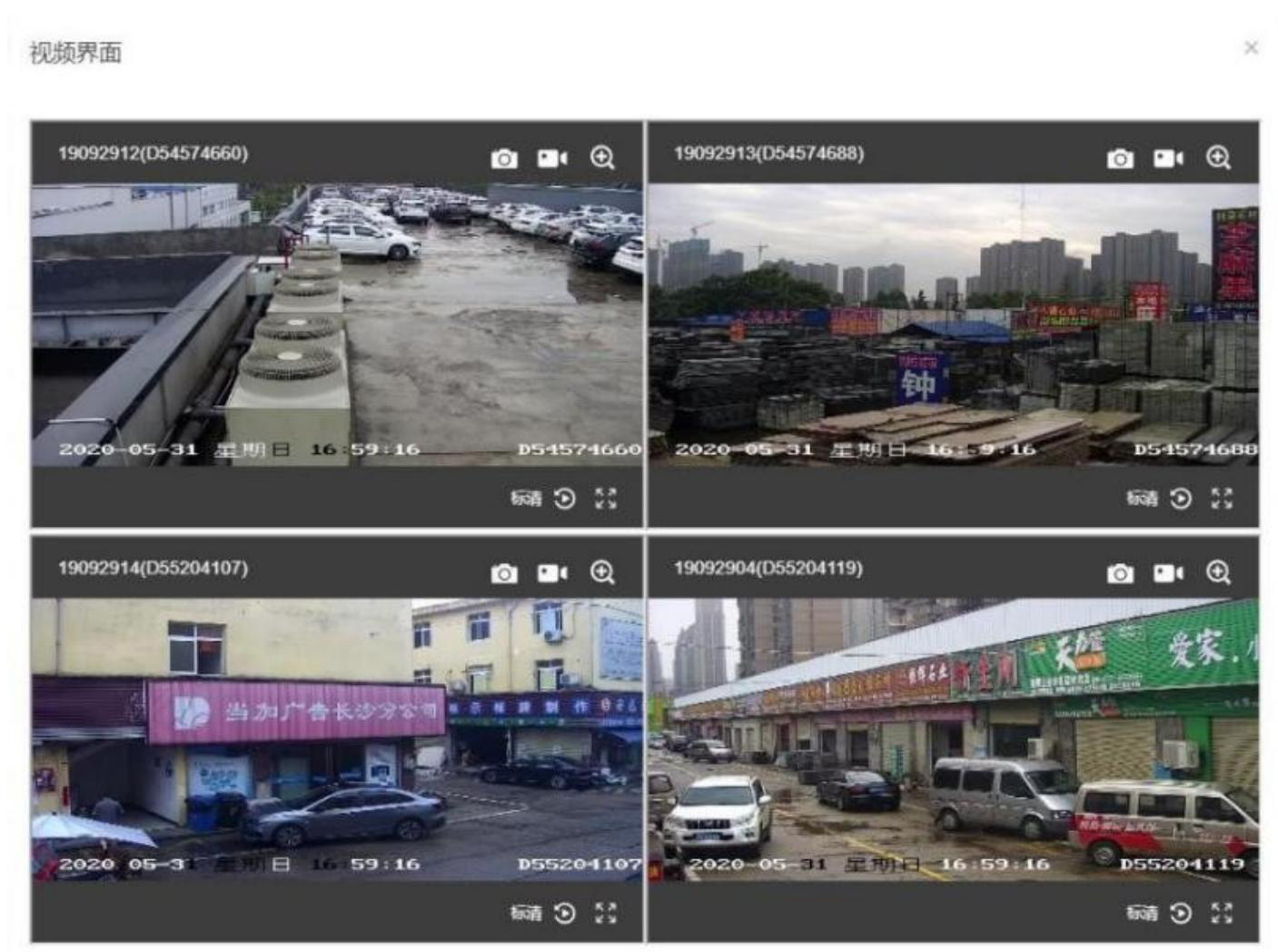

⑶視頻監控：現場視頻監控查看，可同時打開多個監控視窗，實時查看現場環境，確定污染源頭。

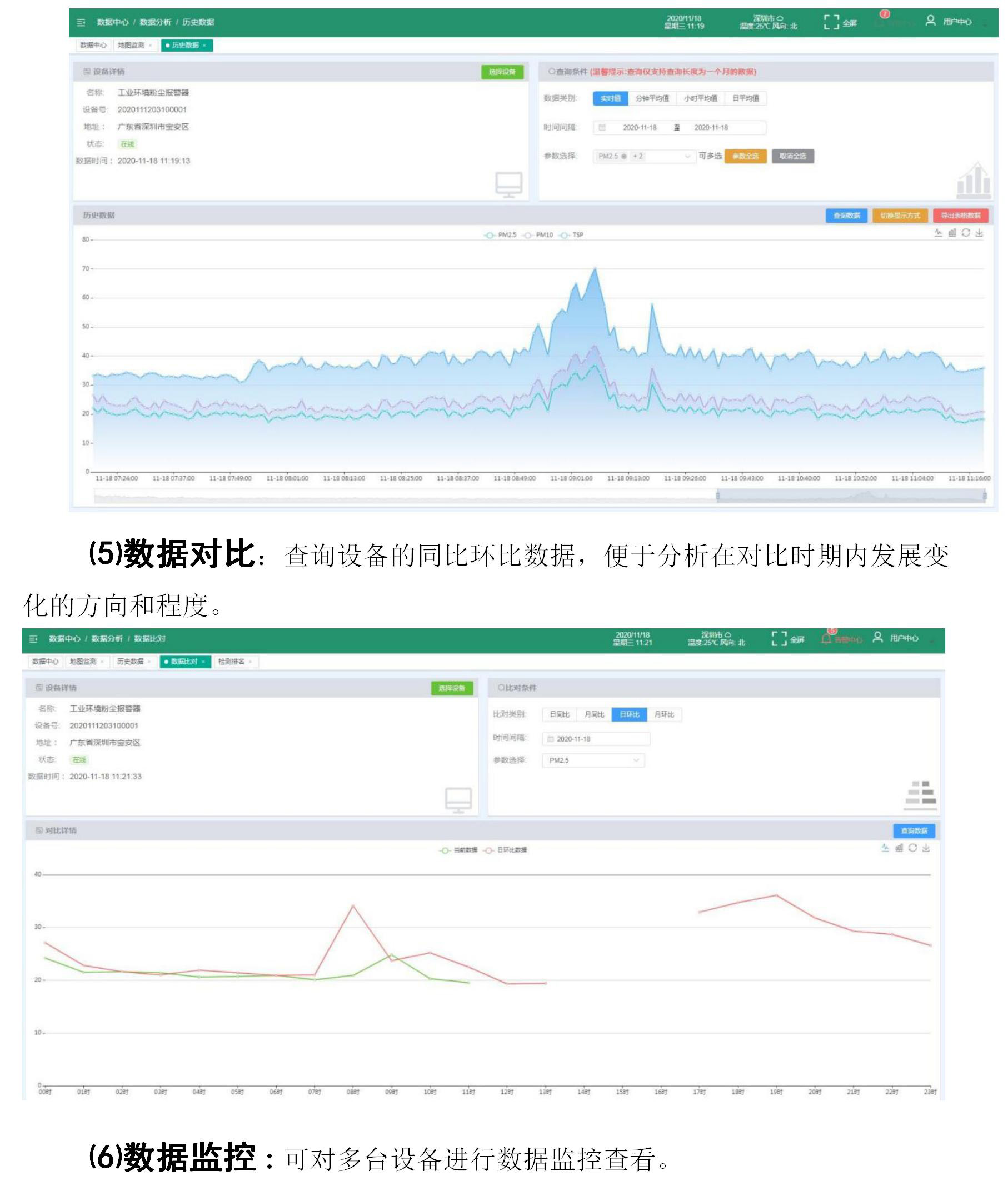

⑷歷史數據：回溯設備在某一時間段內的數據詳情，包含實時值、分鐘均值、小時均值以及日均值，并生成相應的數據曲線走勢圖，具備多種展示樣式。

⑸數據對比：查詢?cè)O(shè)備的同比環比數據，便于分析在對比時期內發展變化的方向和程度。
⑹數據監控：可對多臺設備進行數據監控查看。

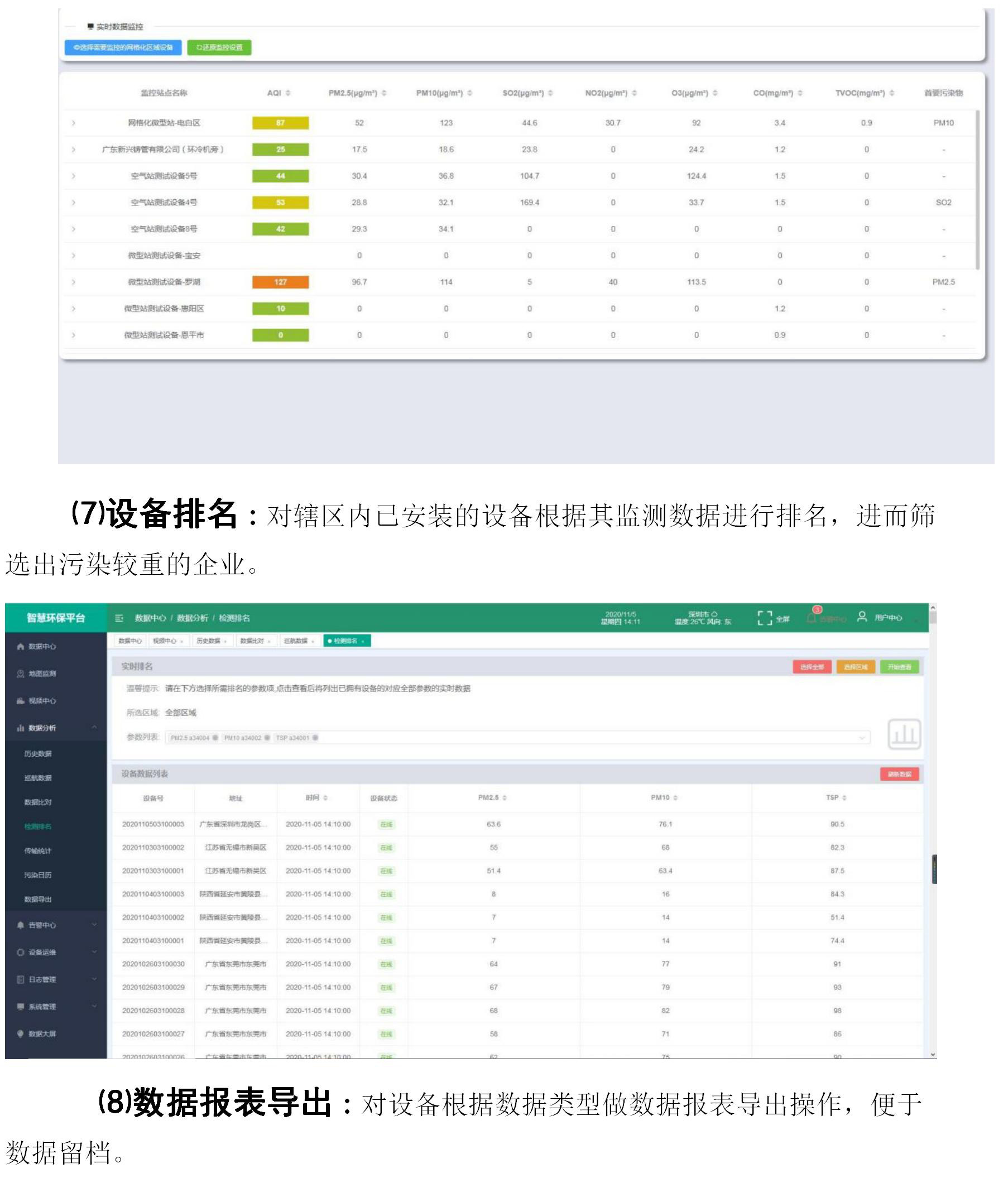

⑺設備排名：對轄區內已安裝的設備根據其監測數據進行排名，進而篩選出污染較重的企業。

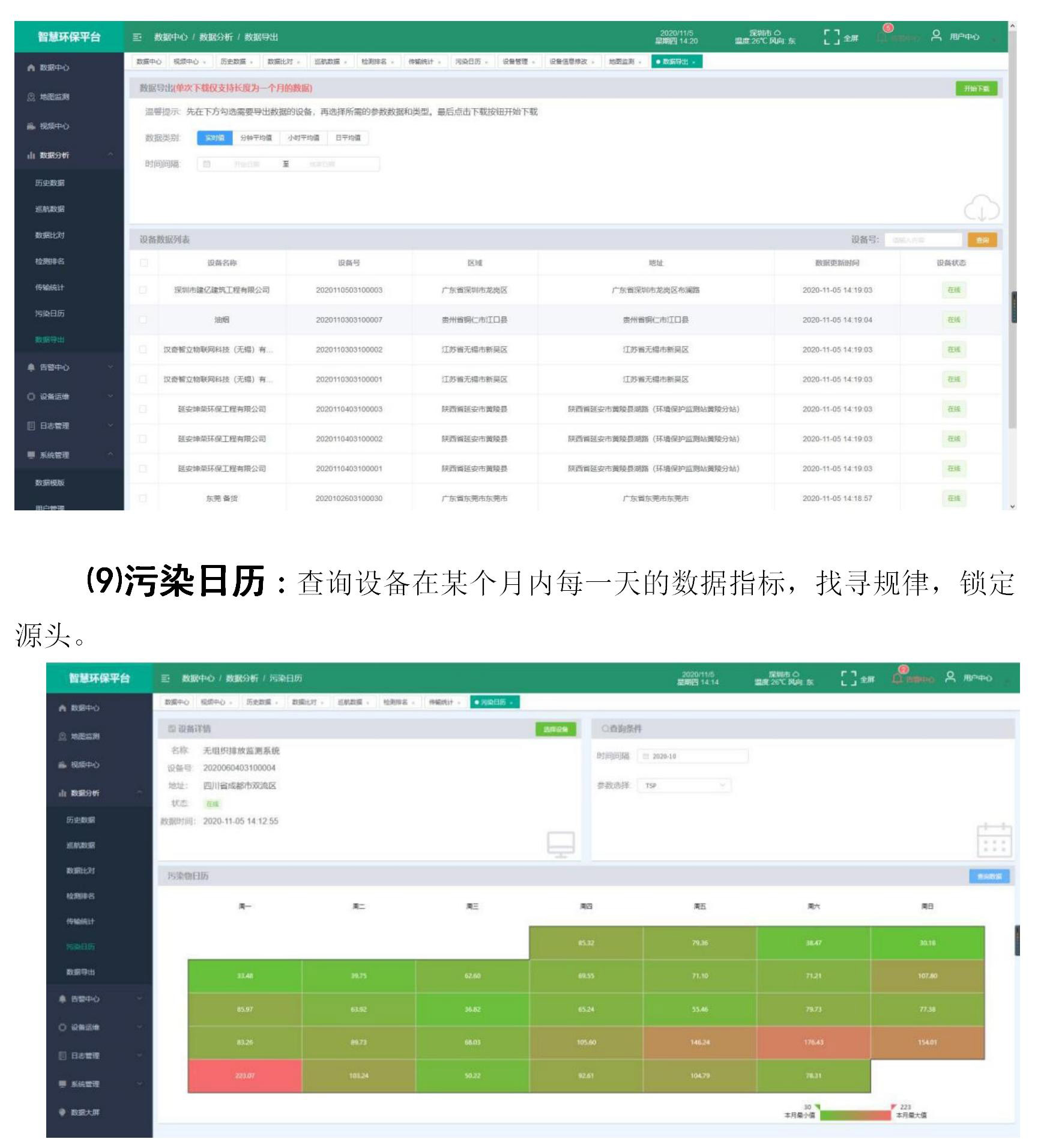

⑻數據報表導出：對設備根據數據類型做數據報表導出操作，便于數據留檔。

⑼污染日歷：查詢?cè)O(shè)備在某個月內每一天的數據指標，找尋規律，鎖定源頭。
⑽報警信息查詢：報警信息可分為實時告警信息、歷史告警信息、離線告警信息，數據超標平臺立即報警警示，快速辨別告警詳情，便于快速處理。

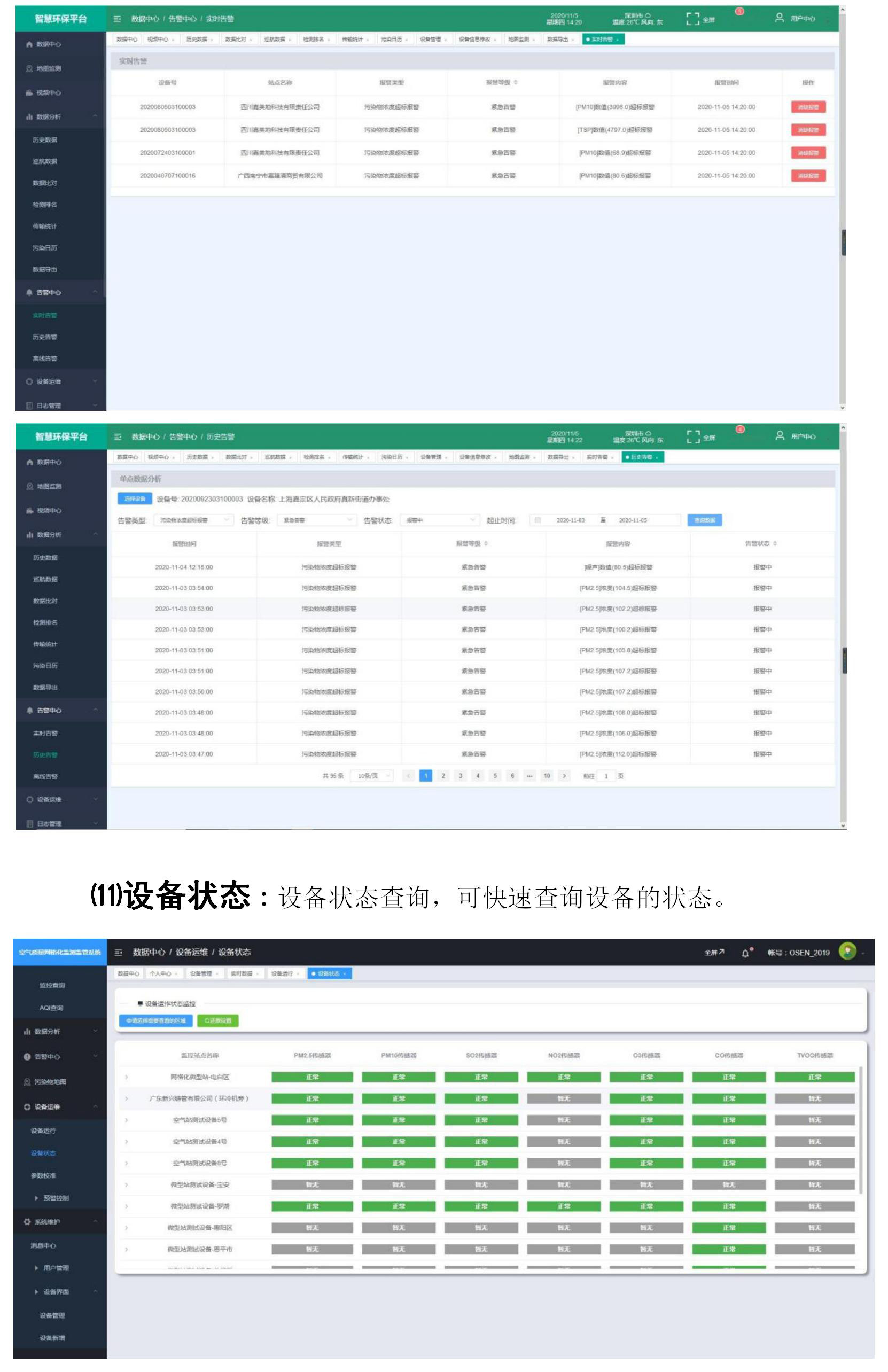

⑾設備狀態：設備狀態查詢，可快速查詢?cè)O(shè)備的狀態。

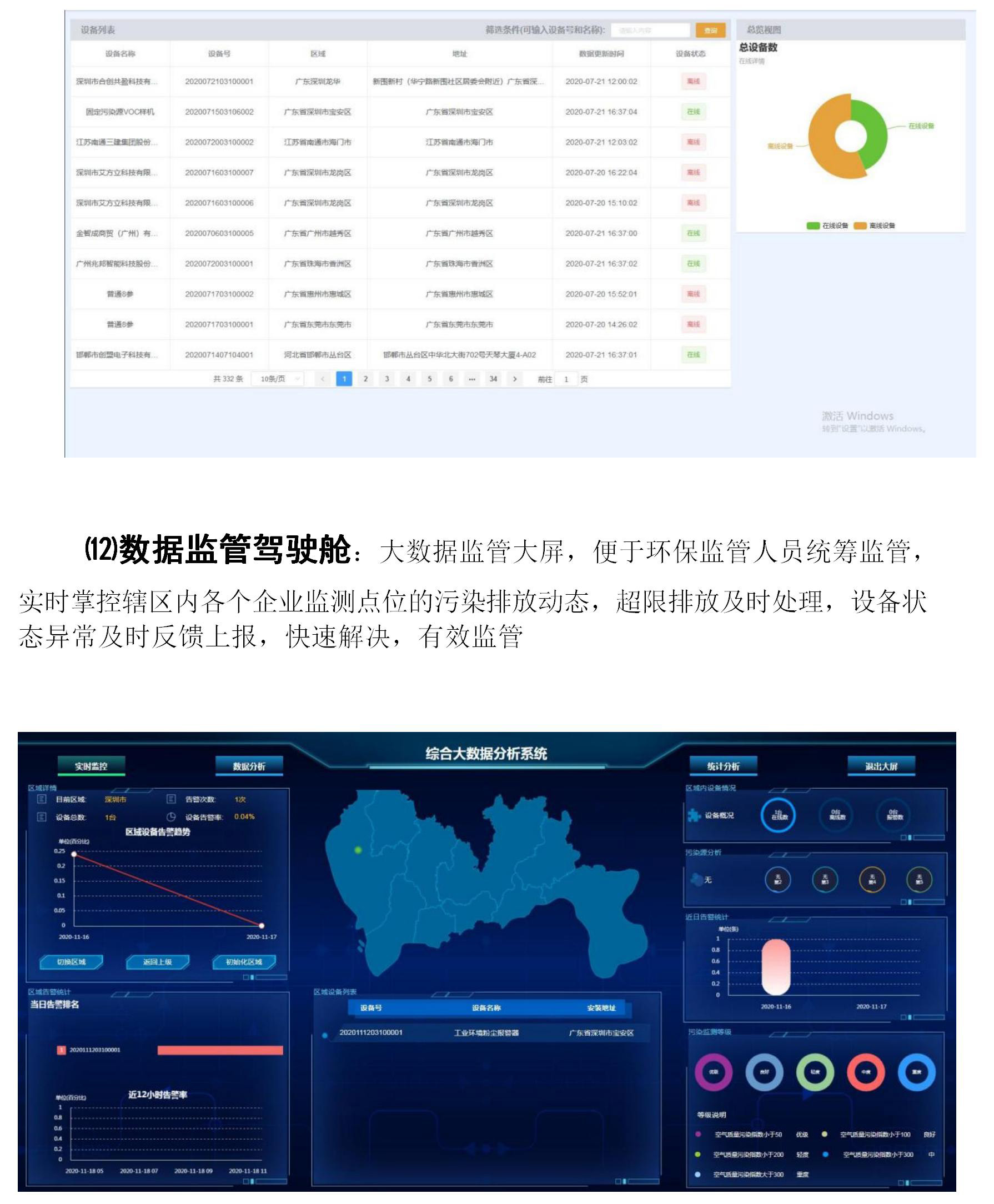

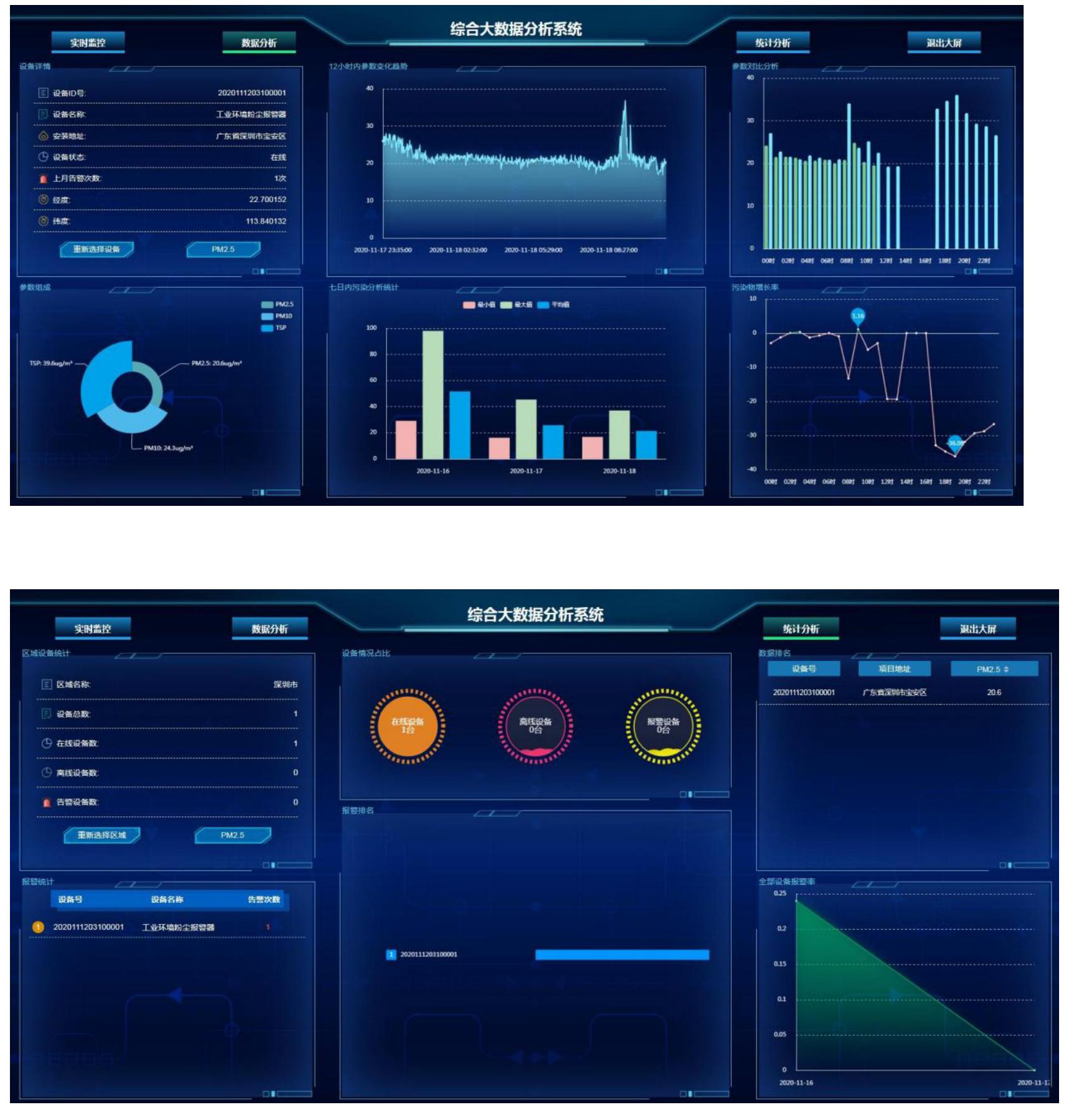

⑿數據監管駕駛艙：大數據監管大屏，便于環保監管人員統籌監管，實時掌控轄區內各個企業監測點位的污染排放動態，超限排放及時處理，設備狀態異常及時反饋上報，快速解決，有效監管

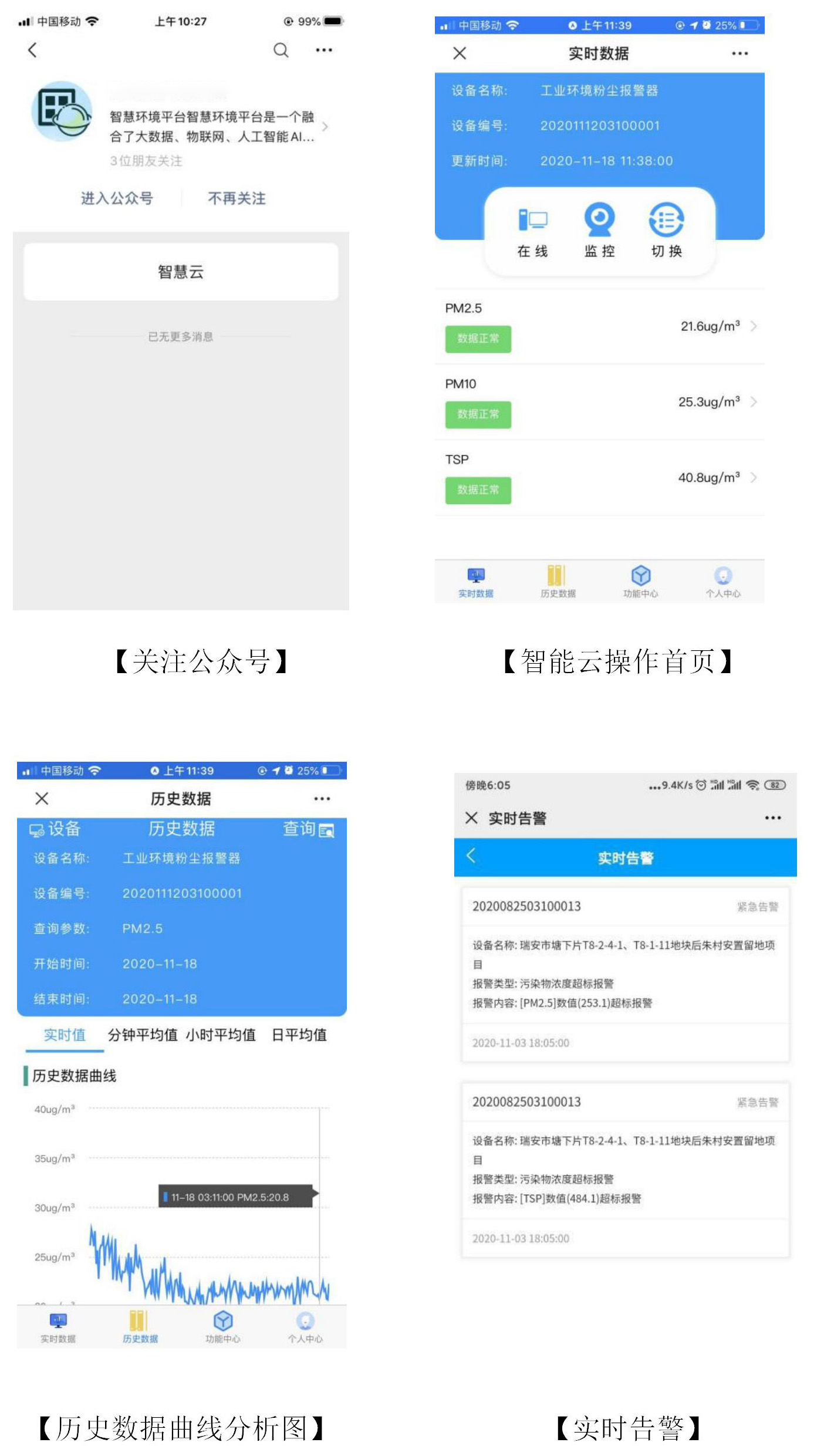

3.3 微信公眾號

軟件背景：
智能云數據分析軟件，基于走航式環境監測系統，向客戶展示實時監測數據、及最近 48 小時歷史數據、最近 30 天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。
軟件功能：
● 實時數據： 智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為 3 分鐘；智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

● 歷史數據： 通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近 30 天的日平均數據。
● 超標報警： 可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。
進行污染源排查并實施管控措施，超標報警提醒周期為 10 分鐘，可查詢告警通知?dú)v史；
● 設備管理： 可查看設備是否在線、用戶單位信息及地理信息。智能云優勢：
● 簡單、方便：代替了 app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題，凡是能使用微信的手機，關注我司 “aosien2019” 微信公眾號，不管是 android 系統，還是 ios 系統都可以使用。
● 人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境比較污染，持續報警情況下，默認反復提醒，時間間隔為 10 分鐘。不需要像短信報警，每次報警都會用戶存入一條短信，然后每次都需要手動刪除短信的繁瑣操作，報警記錄可查。
● 功能更強大：如果設備屬于噴淋設備，用戶可遠程控制設備噴淋，提前降塵。



【歷史數據曲線分析圖】 【實時告警】

四 產品建設原則

產品建設憑借技術先進、系統實用、結構合理、產品主流、低成本、低維護量作為基本原則，進行系統構架設計。

（1） 技術的先進性：

系統選型、軟硬件設備的配置均符合高新技術的潮流，關鍵的污染源數據實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。

（2） 架構合理性：

采用先進成熟的技術架構，穩定可靠，使在線監測系統能安全平穩地運行，有效地消除在線監測系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性。只有穩定可靠的在線監測系統才能確保各設備的正常運行；只有良好的污染源數據共享，實時的故障修復，實時的數據備份等才能形成完整的管理體系。
（3） 經濟性：
在滿足客戶功能及性能要求的前提下，盡量降低系統建設成本，采用經濟實用的技術和設備。
（4） 實用性：
在設備選型時，依據在線監測項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有最優性能價格比和擴充能力的產品。

（5） 可維護性：

設計的在線監測系統和采用的污染源數據采集器產品簡單、實用、易操作、易維護。在線監測系統的易操作和易維護是保證非計算機專業人員使用好本系統的條件。并且在線監測系統應具備在出現故障時，能得到及時、快速的維護。

（6） 可管理性：

在線監測前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
（7） 安全性：
對在線監測系統采取必要的安全保護措施，防止防雷擊、過載、斷電和人為破壞， 具有高度的安全和保密性。
（8） 規范性：
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
